उत्पादों

इंस्ट्रूमेंटेशन लिमिटेड, पलक्कड़ (आईएलपी)
  • नियंत्रण वॉल्व
  • तितली वाल्व
  • बिजली सिलेंडर
  • सुरक्षा राहत वाल्व
  • विशेष वाल्व और उत्पाद
  • बेलो सीलबंद 3-वाल्व मैनीफोल्ड्स
  • प्रवाह नोजल
  • ओरिफिस प्लेट
  • वेटुरी ट्यूब्स

नियंत्रण वॉल्व


सामान्य विवरण

वाल्व का प्रकार

ग्लोब [सिंगल या डबल सीट] एंगल, रोटरी प्लग, थ्री वे

आकार सीमा

½ इंच से 30 इंच तक

दाब मूल्यांकन

एएनएसआई 150 से एएनएसआई 3000 विशेष। कक्षा

सामग्री - शरीर

कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील। विशेष सामग्री जैसे हेस्टेलॉय, मोनेल, इनकोनेल, मिश्र धातु-20 आदि।

सामग्री - आंतरिक

विभिन्न किस्मों के स्टेनलेस स्टील, विशेष सामग्री जैसे हेस्टेलॉय, मोनेल, एचवीडी-1, टाइटेनियम आदि।

ट्रिम कसाव

ANSI B 16.104 क्लास II, IV मेटल सीट के साथ। क्लास III और V, क्लास VI लीकेज टेफ्लॉन सीट के साथ भी उपलब्ध है।

एक्चुएटर

वायवीय, विद्युत या मैनुअल।

कनेक्शन समाप्त करें

ANSI, BS, DIN के अनुसार फ़्लैंज्ड या वेल्डेड सिरे


उपलब्ध नियंत्रण वाल्व मॉडल

सिंगल सीटेड ग्लोब वाल्व

वीएसएल - लो फ्लो टॉप गाइडेड प्लग

वीएसएल (एचसी)- कम प्रवाह शीर्ष निर्देशित उच्च क्षमता

वीएसटी- टॉप गाइडेड

वीएससी- केज गाइडेड

वीएससी (एचटी)- केज गाइडेड उच्च तापमान सेवा

वीएसएन- केज गाइडेड लो शोर

वीएसएन (एचटी) - केज गाइडेड कम शोर उच्च तापमान सेवा

वीएसपी - पायलट संचालित पिंजरे निर्देशित

वीएसपी(एम) - पायलट संचालित पिंजरे निर्देशित (संशोधित)

वीएसटी (एसपीएल.)- केज गाइडेड असंतुलित प्रकार कम शोर

एचएससी- पिंजरे निर्देशित उच्च क्षमता

एकल बैठे कोण वाल्व

VAA- शीर्ष निर्देशित

VAV- वेंचुरी थ्रोट टॉप गाइडेड

वीएसए- पिंजरे निर्देशित

VAZ- केज गाइड कम शोर

VAH- वेंचुरी थ्रोट उच्च दबाव

डबल सीटेड ग्लोब वाल्व

VDC- केज गाइडेड

VDN- केज गाइडेड लो शोर

डबल सीटेड एंगल वाल्व

VAC - केज गाइडेड

VAN - केज गाइडेड लो शोर

3 वे वाल्व

VTM- मिक्सिंग सेवा

VTD - डायवर्टिंग सेवा

VTD (spl) - डायवर्टिंग सेवा

VTD (PB) - डायवर्टिंग प्रेशर बैलेंस टाइप

VTM(PB) - मिक्सिंग प्रेशर बैलेंस प्रकार

डबल पोर्टेड वाल्व

VDP - टॉप और बॉटम गाइडेड

एक्सेंट्रिक रोटरी वाल्व

VFR - फ्लोइंग टाइप
विशेष वाल्व

मल्टी स्टेज वाल्व

VHD - उच्च दबाव ड्रॉप वाल्व

VHD(M)- उच्च दबाव ड्रॉप वाल्व (संशोधित)

VHD(S) - हाई प्रेशर ड्रॉप वाल्व (माइक्रो फ्लो)

VMD - मल्टी स्टेज हाई प्रेशर ड्रॉप वाल्व (अधिकतम प्रेशर ड्रॉप 200Kg/cm2)

स्लरी और यूरिया सेवाएँ वाल्व

SDV- सेल्फ ड्रेन

अन्य

VTP - ट्रिप वाल्व

VTP(HC) - ट्रिप वाल्व (उच्च क्षमता)

VSM - सिंगल सीटेड माइक्रो फ्लो वाल्व

RV- रूट वाल्व

चोटा सा वाल्व


सामान्य विवरण

वाल्व का प्रकार

वेफर, फ्लैंज्ड शॉर्ट बॉडी, फ्लैंज्ड लॉन्ग बॉडी, बटवेल्ड एंड

डिज़ाइन मानक

AWWA C504 1800 मिमी तक, AWWA C516 2000 मिमी और उससे अधिक, BSEN 592/BS 5155

निर्माण का प्रकार

ढाला हुआ, गढ़ा हुआ

दाब मूल्यांकन

AWWA के अनुसार - क्लास 25A, 25B, (फैब के लिए), 75A, 75B, 150A, 150B और 250B (कास्ट के लिए); BSEN के अनुसार - PN2.5 से PN40 (कास्ट के लिए); ANSI - 150

सामग्री-शरीर

कच्चा लोहा, कार्बन स्टील, स्टेनलेस स्टील। मिश्र धातु स्टील

सामग्री फलक

कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील

सामग्री सीट

रबर-नाइट्राइल, बीटीएल, सिलिकॉन, नियोप्रीम और विटन, टेफ्लॉन (500 मिमी तक)

एकचुएटर

मैनुअल गियर बॉक्स, इलेक्ट्रिकल और वायवीय (एकल अभिनय और डबल अभिनय)

फ़्लेंज ड्रिलिंग

AWWA C207 क्लास-B/D, ANSI B 16.5 क्लास 150, ANSI B 16.1 क्लास 125, BSEN 1092-1/1092-2 के अनुसार

उपलब्ध वाल्व मॉडल

VBS - सॉफ्ट सीटेड बटरफ्लाई वाल्व

VBW - क्लीयरेंस टाइप बटरफ्लाई वाल्व

VBM - मेटालिक सीटेड बटरफ्लाई वाल्व

VBF - फ्रोजन सील बटरफ्लाई वाल्व

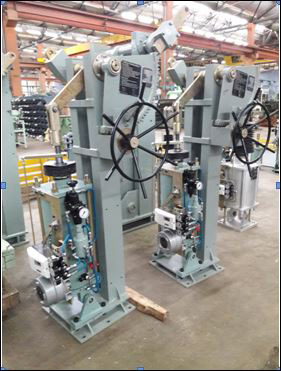

बिजली सिलेंडर


सामान्य विवरण

प्रकार

विनियमन और चालू/बंद अनुप्रयोगों के लिए वायवीय पावर ड्राइव प्रकार पावर सिलेंडर

आकार सीमा

2.5 इंच बोर से 22 इंच बोर और स्ट्रोक की लंबाई 4 इंच से 80 इंच तक

निर्माण का प्रकार

निर्मित

निर्माण सामग्री

कार्बन स्टील सिलेंडर और कवर, मार्टेंसिटिक स्टेनलेस स्टील पिस्टन, विटन

वायवीय आपूर्ति दबाव

7 kg/cm2 अधिकतम

विकल्प

PCD&PCDE मॉडल के लिए मैन्युअल संचालन

एयर फेलियर एक्शन के लिए वैकल्पिक बैकअप सिस्टम

रासायनिक संयंत्र अनुप्रयोग के लिए विशेष सामग्री निर्माण

अनुकूलित माउंटिंग और स्ट्रोक उपलब्ध हैं

उपलब्ध मॉडल

पीसीसी- ऑन/ऑफ एप्लीकेशन के लिए पावर सिलेंडर कुशन टाइप

पीसीसीटी- ऑन/ऑफ एप्लीकेशन के लिए कुशन के साथ लाइनर टर्नियन टाइप

पीसीडी(सी)- ऑन/ऑफ एप्लीकेशन के लिए न्यूमेटिक कंट्रोल ड्राइव मॉडल

PCDE (C) - ऑन/ऑफ एप्लीकेशन के लिए शीट मेटल एनक्लोजर के साथ पावर सिलेंडर

PCLT - रेगुलेटिंग एप्लीकेशन के लिए लाइनर टर्नियन टाइप

PCTT- रेगुलेटिंग एप्लीकेशन के लिए टॉप टर्नियन टाइप

पीसीडी- वायवीय नियंत्रण ड्राइव मॉडल विनियमन अनुप्रयोग के लिए

पीसीडीई-पावर सिलेंडर जिसमें विनियमन अनुप्रयोग के लिए शीट मेटल संलग्नक है

सुरक्षा राहत वाल्व


प्रकार

पूर्ण बोर, 0.974 के डिस्चार्ज गुणांक के साथ पूर्ण लिफ्ट वाल्व

आकार

½ इंच x 1 इंच से 8 इंच x 10 इंच

छिद्र पदनाम

D,E, F, G, H, J, K, L, M, N, P, Q, R, T

कनेक्शन समाप्त करें

स्क्रूड या फ्लैंज्ड

डिज़ाइन कोड

ASME सेक्शन-I, VIII और API 526

दबाव सीमा निर्धारित करें

0.7 kg/sq.cm से 422 पूर्ण बोर सुरक्षा वाल्व के लिए किग्रा/वर्ग सेमी 0.7 किग्रा/वर्ग सेमी से 40 किग्रा/वर्ग सेमी

सामग्री - शरीर

कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील, विशेष सामग्री

सामग्री - ट्रिम

SS-316,SS-316 स्टेलिटेड, 17-4 PH, विशेष सामग्री

सीट डिज़ाइन

धातु/नरम सीट

अन्य विशेषताएँ

बैलेंसिंग बेलो, प्लेन या पैक्ड लीवर, खुला या बंद बोनट आदि।

विशेष प्रमाणन

IBR/ISPESL (इतालवी वैधानिक प्राधिकरण)


मॉडल आकार सेट प्र.

2500 सीरीज (फ़्लैंगेड एंड)

1"X2" से 8"X10"

.5 ~ 422 किलोग्राम/वर्ग से.मी.

2500 F सीरीज (महिलाXमहिला स्क्रूड एंड)

3/4"X1" से 2"X2"

.5 ~ 351 किलोग्राम/वर्ग सेमी

2600 सीरीज (पुरुषXमहिला स्क्रूड एंड)

1/2"X1" से 1"

.5 ~ 140 किलोग्राम/वर्ग सेमी

3500 सीरीज (फुल बोर SRV फ्लैंज्ड एंड)

1"X2" से b"X10"

.5 ~ 40 Kg/sq.cm

विशेष वाल्व और उत्पाद


बेलोज़ सील वाल्व

ग्लोबल टाइप, एंगल टाइप, Y टाइप

साइज़

DN6 से DN100

टेफ्लॉन वाल्व

ANSI 150 ~ ANSI 3000


एंटीसर्ज वाल्व

ANSI 2500 पाउंड के दाब मूल्यांकन में गैस सेवा के लिए विशेष उच्च दबाव ड्रॉप वाल्व। क्लास VI लीकेज तक कम-डीबी ट्रिम के साथ।

टेफ्लॉन वाल्व

अत्यधिक संक्षारक स्थितियों के लिए

NACE मानक के अनुसार वाल्व MR 0103 और MR 0175

हाइड्रोजन सल्फाइड वातावरण में पेट्रोलियम उद्योगों में खट्टी सेवा के लिए, ऑक्सीजन, क्रायोजेनिक अनुप्रयोग के लिए नाइट्रोजन

दबाव कम करने और डीसुपरहीटिंग स्टेशन

स्टीम प्रेशर रिडक्शन और स्प्रे वाटर कंट्रोल के लिए नियंत्रण वाल्व 3000 psi तक की रेटिंग के लिए वेंचुरी/एमएनएस टाइप डीसुपरहीटर के साथ M/s. किकेन्स बीवी. हॉलैंड के साथ विशेष मार्केटिंग टाई-अप पर।

बहुत उच्च क्षरणकारी/संक्षारक सेवा के लिए वाल्व

बहुत उच्च दर के क्षरण और संक्षारण प्रभावों का प्रतिकार करने के लिए विशेष सिरेमिक लाइन वाले वाल्व।

बेलो सील 3-वाल्व मैनिफोल्ड्स


अलग-अलग माउंटिंग के लिए मैनिफोल्ड्स भी ग्राहक की आवश्यकता के अनुसार आपूर्ति की जा सकती है। निर्माण की बेहतर सामग्री संक्षारण प्रतिरोध प्रदान करती है और उच्च दबाव और तापमान अनुप्रयोगों का सामना करती है। बैक सीट स्टेम ब्लो आउट को रोकती है और सेकेंडरी स्टेम सील प्रदान करती है।

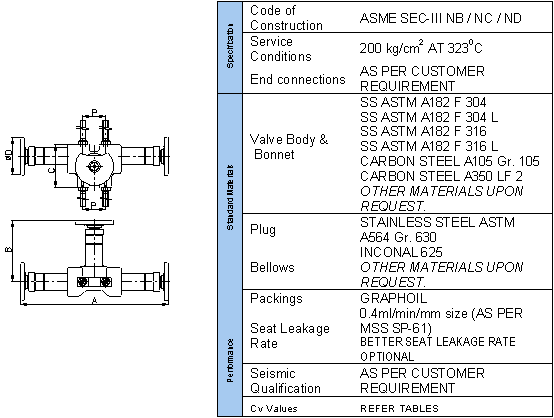

सीधे माउंटेड प्रकार:

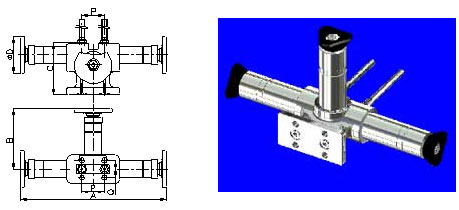

अलग से माउंटेड प्रकार:

सीधे माउंटेड प्रकार:

अलग से माउंट किया गया प्रकार:

नोट: इंस्ट्रूमेंटेशन लिमिटेड, पलक्कड़ को इस दस्तावेज़ की सामग्री को नोटिस के साथ या बिना नोटिस के बदलने का अधिकार है।

प्रवाह नोजल


प्रकार

फ्लो नोजल

आकार

2" ~ 32"

पाइप मटेरियल

ASTM A 106 ग्रेड: B

ASTM A 106 ग्रेड: C

ASTM A 335 P11

ASTM A 335 P22

ASTM A 335 P91

नोजल सामग्री

एएसटीएम ए 182 एफ316/31 6एच

बीटा अनुपात

0.20 ~ 0.80

गुणांक. डिस्चार्ज का (Cd)

0.93 ~ 0.99

मानक का पालन किया गया

ISO 5167-3, ASME PTC 19.5 और BS 1042

ओरिफिस प्लेट


प्रकार

ओरिफिस प्लेट

आकार सीमा

1" ~ 32"

दाब मूल्यांकन

ANSI 150,300,600,900 और 1500.

एंड कनेक्शन

फ़्लैंगेड एंड (RF,RJ और स्लिप ऑन) और बट वेल्ड

टैपिंग

फ़्लैंग टैपिंग, कॉर्नर टैपिंग और रेडियस टैपिंग

फ़्लेंज मटेरियल

एएसटीएम ए 105

एएसटीएम ए 182 एफ11

एएसटीएम ए 182 एफ22

एएसटीएम ए 182 एफ316

छिद्र प्लेट सामग्री

एएसटीएम ए 240 टाइप 316

एएसटीएम ए 240 टाइप 304

एएसटीएम ए 240 टाइप 321

बीटा अनुपात

0.10 ~ 0.75

गुणांक. डिस्चार्ज का (Cd)

0.58 ~ 0.63

मानक का पालन किया गया

ANSI B 16.36, ISO 5167-2, ASME PTC 19.5 और BS 1042

वेटुरी ट्यूब्स


प्रकार

वेंचुरी ट्यूब

आकार सीमा

36" ~ 48"

कनेक्शन समाप्त करें

फ़्लैंगेड एंड और बट वेल्ड

सामग्री

एएसटीएम ए 216 डब्ल्यूसीबी

एएसटीएम ए 217 डब्ल्यूसी6 [ पाइप सामग्री]

एएसटीएम ए 217 डब्ल्यूसी9

एएसटीएम ए 351सीएफ8एम

एएसटीएम ए 351 सीएफ8

एएसटीएम ए 240 टाइप 316

एएसटीएम ए 240 टाइप 304

बीटा अनुपात

0.30 ~ 0.75

गुणांक. डिस्चार्ज का (Cd)

0.984 ~ 0.995

मानक का पालन किया गया

ISO 5167-4, ASME PTC 19.5 और BS 1042.
